高圧洗浄機による水のみの噴射で、先端ノズルから前方向のみに噴射されており、パイプ内部の洗浄が不十分な部分が存在していました。また、超高圧のため、ノズルの目づまりでホースが破裂するなどのトラブルが発生、さらに、大量の水を使用するため環境負荷が懸念されておりました。

排水管ボーリング孔洗浄工
山間部の水抜きボーリングの洗浄
ダムの計測機器維持等(ボルトン管の清掃等)

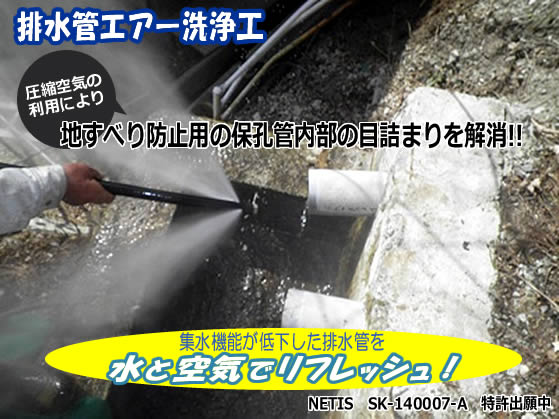

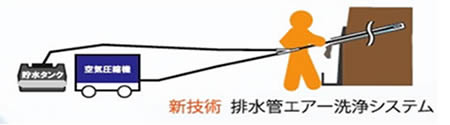

• 排水管内に空気と水を同時噴射することによって、空気で汚れを浮き上がらせ、水で洗い流す方法としました。

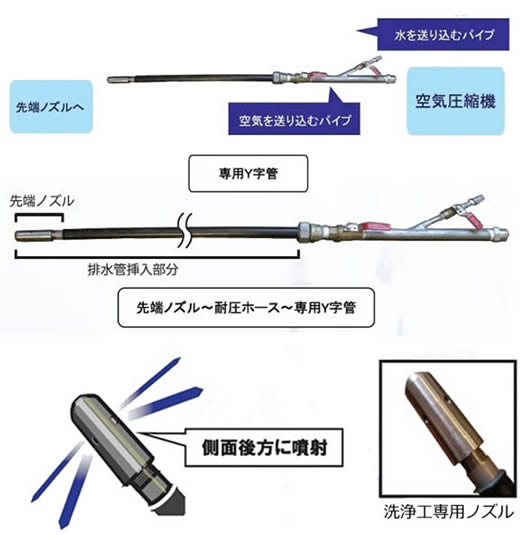

• 専用Y字管を開発し、手元で水と空気の噴射を調整可能にした。したがって、水の使用量が従来技術と比較して大幅に減少しました。
• 先端ノズルの形状を工夫し、排水管内部を360度にわたって洗浄を行えるようにした。

• 水の使用量が減少するため水の少ないところでも洗浄が可能となりました。

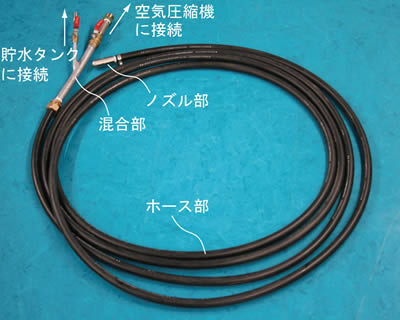

• MAX120mの耐圧ホースを使って、長尺孔でも管内を360度にわたって確実な洗浄ができます。
• 水の少ない山間部の工事で、使用量を減少させることにより、水の運搬手間が減少します。

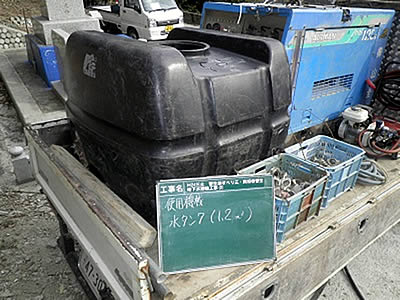

• コンプレッサーとエンジンポンプを準備します。
• コンプレッサーから噴射される空気が通るホースをY字管に取り付けます。
• エンジンポンプから噴射される水が通るホースをY字管に取り付けます。
• ホースの先端に改良ノズルを取り付けます。
• 空気と水の量をY字管のレバーで調整しながら同時噴射します。

⑤結果

• 排水管内を360度にわたって水と空気が噴射されることを確認しました。
• レバーで水量と空気の調整が可能であることを確認しました。
